Сетчатые фильтры Серии МD (80-1500 м3/час)

Сетчатый фильтр с автоматической промывкой горизонтального типа производительностью от 80 до 1500 мЗ/ч

Данные фильтры оснащены электроприводом, что позволяет справиться с большим количеством трудноудаляемых частиц, также может использоваться в трубопроводных системах с низким давлением

Тип очистки, всасывающие форсунки

Фильтры данного типа обладают высоким классом фильтрации, простым монтажом и удобным обслуживанием, потребляет минимальное количество воды на промывку

Технические характеристики:
•Производительность: 80 - 1500 м3/ч;
•Номинальное давление:1 МПа /1.6МПа /2.5МПа
•Диапазон рабочих температур:0 - 65 гр. С
•Степень фильтрации: 50 - 3000 мкм
•Входное и выходное соединения: фланец (100 - 450)
•Время обратной промывки: 12 - 18 сек
•Сетка тонкой очистки: нержавеющая сталь AISI 316 с переплетением
•Расход воды на промывку: 0,01 % -0,03% от основного потока
•Режим управления: контроль давления, контроль синхронизации PLC; ручное управление
•Привод: электромотор
•Способ очистки: форсунки всасывающего типа
•Номинальное рабочее напряжение: 3-ph, 380 В, 1-ph, 220В, 50 Гц
•Корпус фильтра: углеродистая сталь с эпоксидным покрытием (возможно исполнение из нержавеющей стали)



Модель	Ду	Производ-ть, м3/ч	Площадь фильтрации, см2	Вес, кг
MD4	100	80	4900	145
МD 6	150	150	4900	180
МD 8	200	300	4900	200
МD 10	250	400	6670	320
МD 12	300	600	10050	400
МD 14	350	900	11550	480
МD 16	400	1100	11550	560
МD 18	450	1500	11550	745

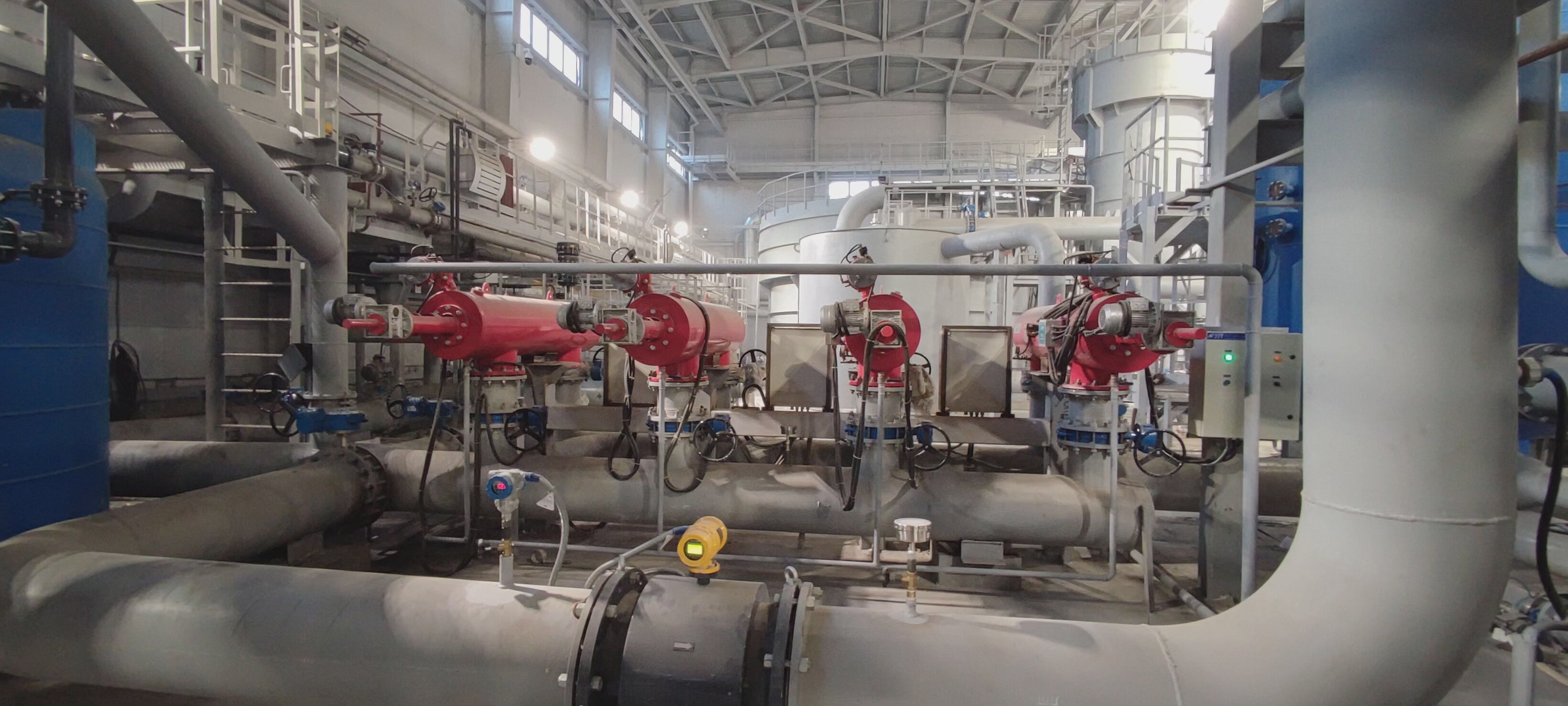

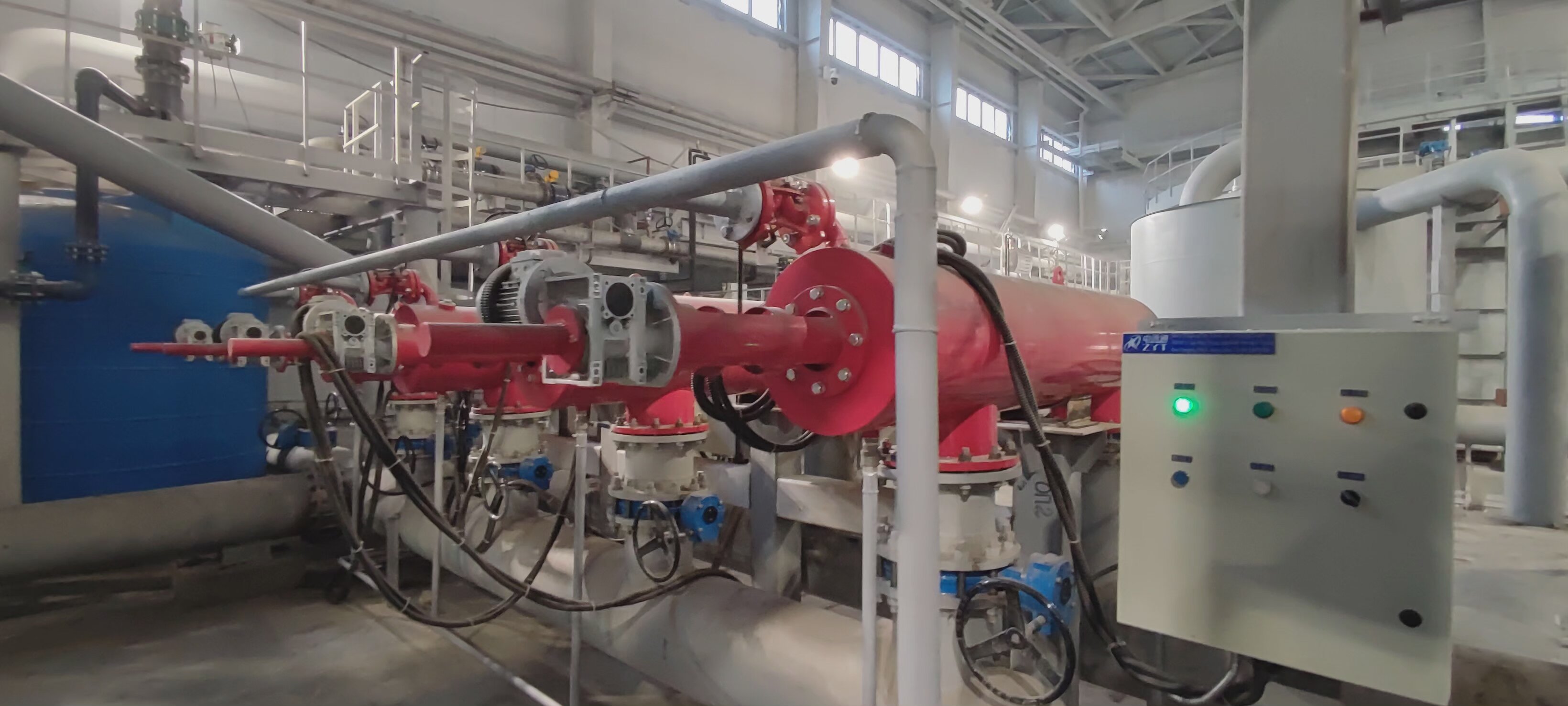

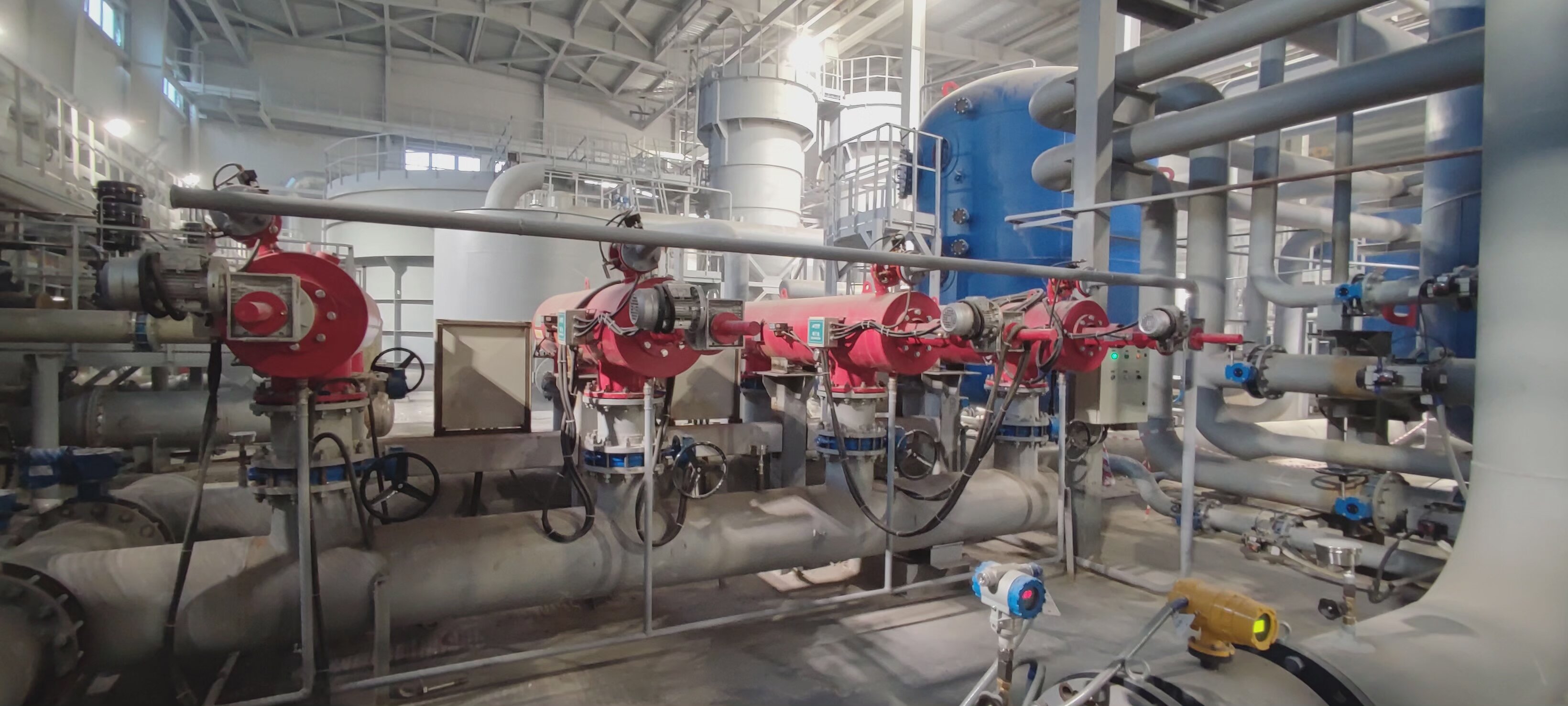

Практическое применение сетчатого фильтра с автоматической промывкой



Три рабочих, один резервный (1200 м3/час)
