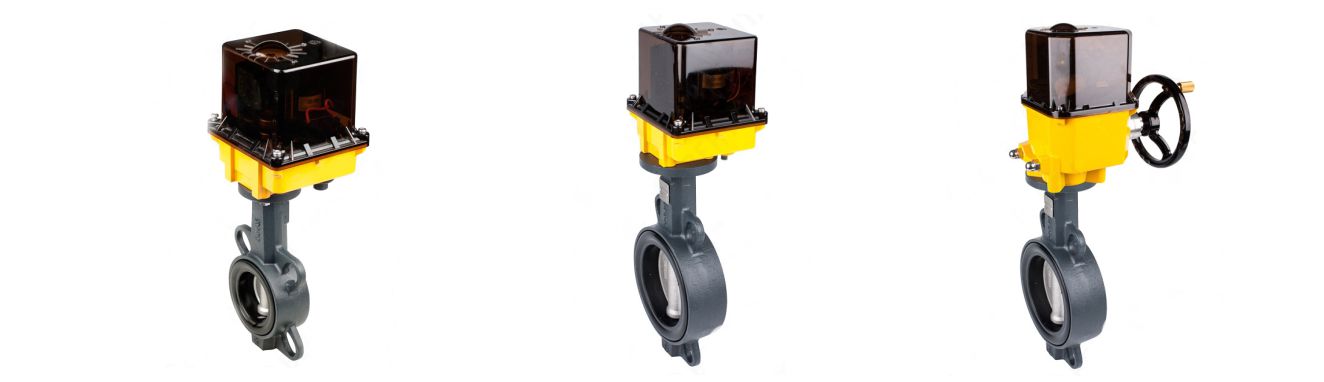

V975-877. Дисковый затвор с электроприводом

Дисковый затвор модели V975-877 состоит из межфланцевого дискового затвора с эластомерным уплотнением 870D и электрического неполнооборотного привода вращения JS / JS-H

Полная герметичность при потоке в любом направлении
Корпус затвора не вступает в контакт с рабочей средой
Не требуется использование фланцевых прокладок при монтаже между фланцами
Электропривод с малой потребляемой мощностью и компактными габаритными размерами
Облегчённая конструкция привода за счёт прозрачной крышки из пластика
Ручной дублёр в составе электропривода, а также визуальная индикация положения

Описание
DN: 125 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-03, напряжение: 220В / AC, время: 10 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 125 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-03, напряжение: 220В / AC, время: 10 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 150 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-03, напряжение: 220В / AC, время: 10 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 150 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-03, напряжение: 220В / AC, время: 10 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 200 мм, PN: 10 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-03H, напряжение: 220В / AC, время: 12 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 200 мм, PN: 10 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-03H, напряжение: 220В / AC, время: 12 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 250 мм, PN: 10 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-04H, напряжение: 220В / AC, время: 36 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 250 мм, PN: 10 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-04H, напряжение: 220В / AC, время: 36 сек, мощность: 25 Вт, 2 доп. конц. выкл.
DN: 300 мм, PN: 10 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-06H, напряжение: 220В / AC, время: 36 сек, мощность: 60 Вт, 2 доп. конц. выкл.
DN: 300 мм, PN: 10 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-06H, напряжение: 220В / AC, время: 36 сек, мощность: 60 Вт, 2 доп. конц. выкл.
DN: 50 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-01, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 50 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-01, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 65 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-01, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 65 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-01, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 80 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-02, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 80 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-02, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 100 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8 (304), манжета: EPDM, Электропривод JS-02, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
DN: 100 мм, PN: 16 бар, присоед.: межфланц., корпус: чугун с шар. графитом, диск: нерж. сталь CF8M (316), манжета: EPDM, Электропривод JS-02, напряжение: 220В / AC, время: 12 сек, мощность: 15 Вт, 2 доп. конц. выкл.
